产品概述

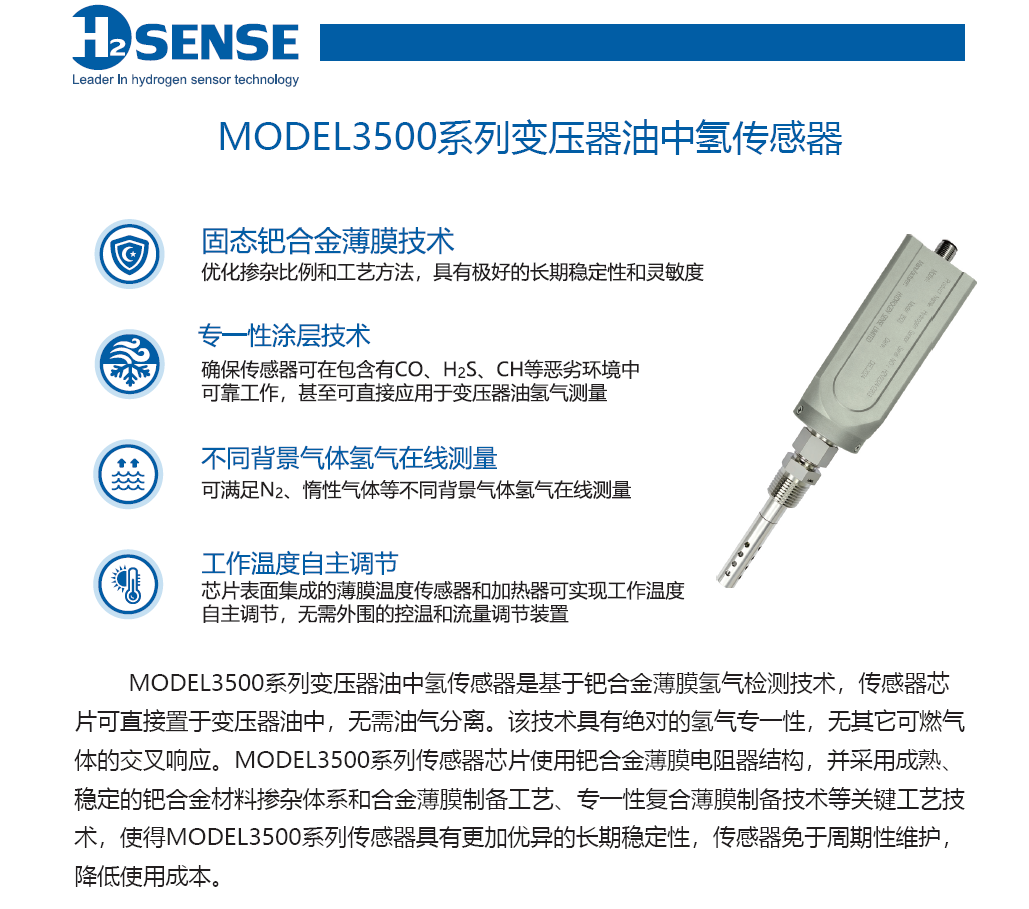

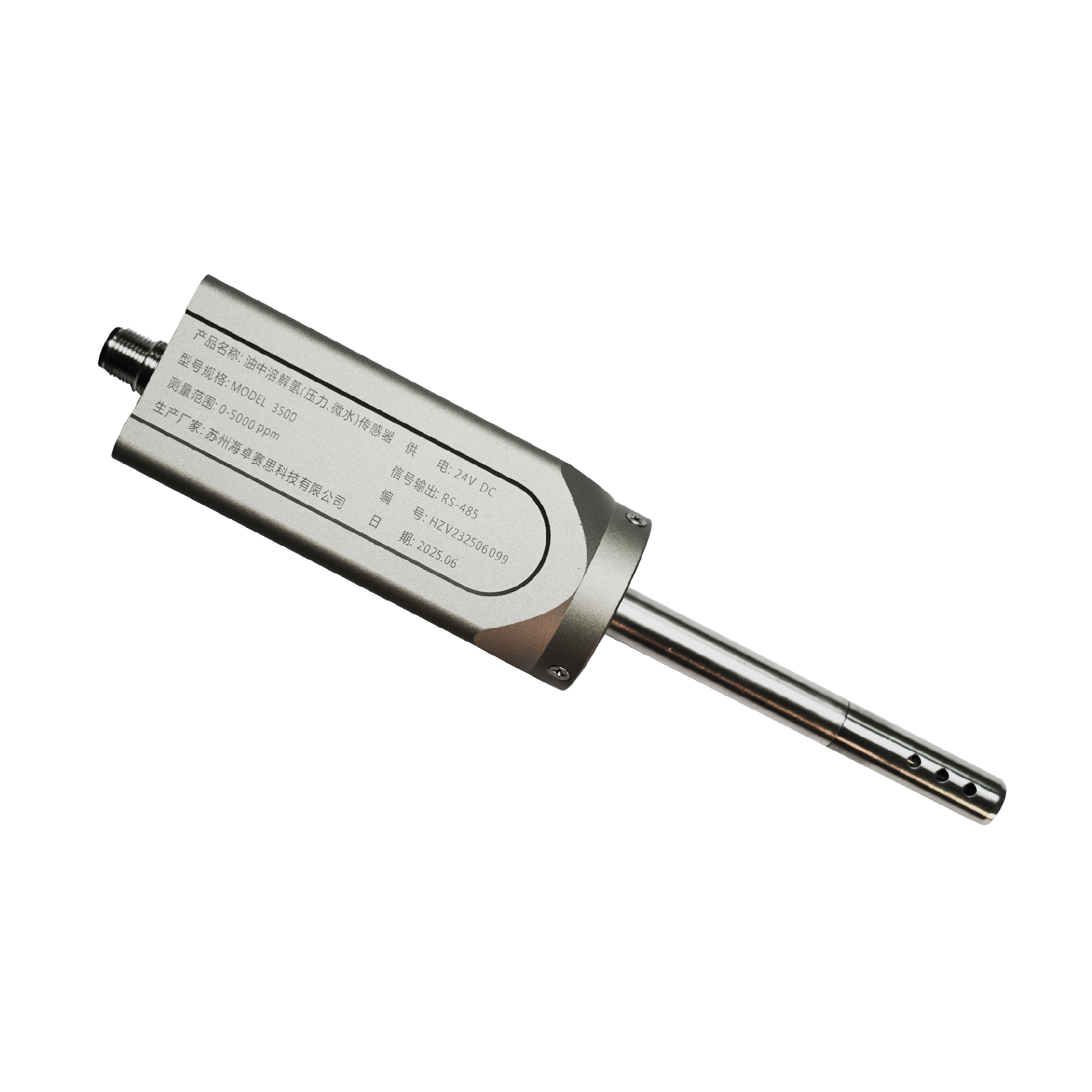

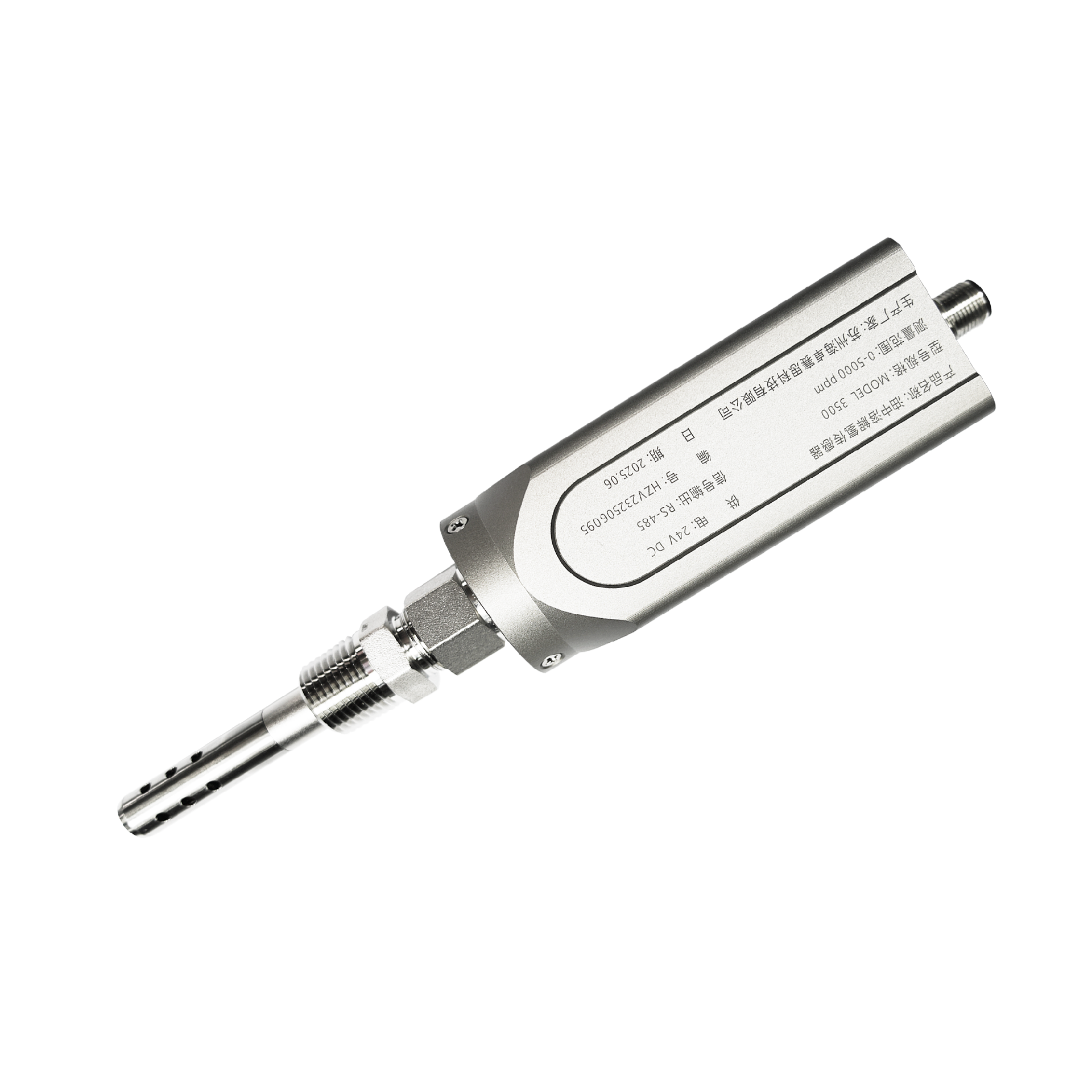

MODEL3500系列变压器油中氢传感器是基于钯合金薄膜氢气检测技术，传感器芯片可直接置于变压器油中，无需油气分离。该技术具有绝对的氢气专一性，无其他可燃气体的交叉响应。MODEL3500系列传感器芯片使用钯合金薄膜电阻器结构，并采用成熟、稳定的钯合金材料掺杂体系和合金薄膜制备工艺、专一性复合薄膜制备技术等关键工艺技术，使得MODEL3500系列传感器具有更加优异的长期稳定性，传感器免于周期性维护，降低使用成本。

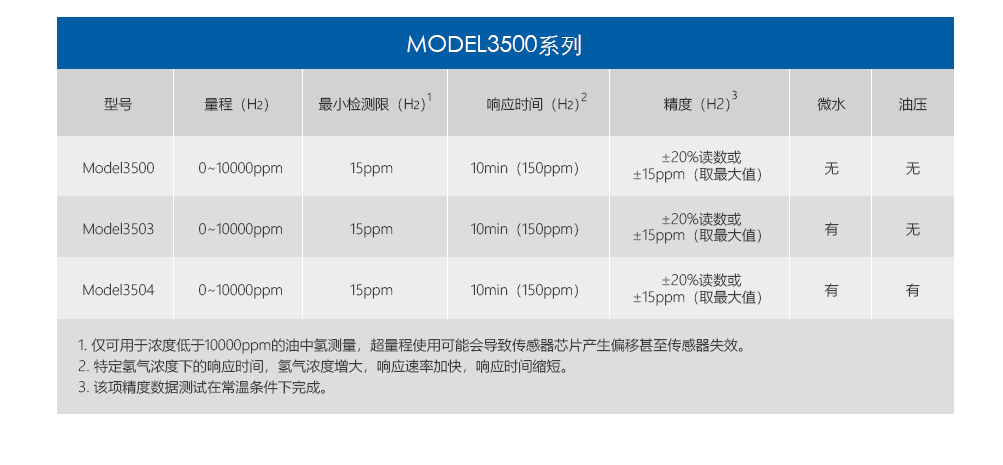

| MODEL3500系列 | ||||||
| 型号 | 量程（H2） | 最小检测限（H2）1 | 响应时间（H2）2 | 精度（H2）3 | 微水 | 油压 |
| MODEL3500 | 0~10000ppm | 15ppm | 10min（150ppm） | ±20%读数或 ±2ppm（取最大值） | 无 | 无 |
| MODEL3503 | 0~10000ppm | 15ppm | 10min（150ppm） | ±20%读数或 ±2ppm（取最大值） | 有 | 无 |
| MODEL3504 | 0~10000ppm | 15ppm | 10min（150ppm） | ±20%读数或 ±2ppm（取最大值） | 有 | 有 |
| 1.仅限于浓度低于10000ppm的油中氢测量，超量程使用可能会导致传感器芯片产生偏移甚至传感器失效。 2.特定氢气浓度下的响应时间，氢气浓度增大，响应速率加快，响应时间缩短。 3.该项精度数据测试在常温条件下完成。 | ||||||

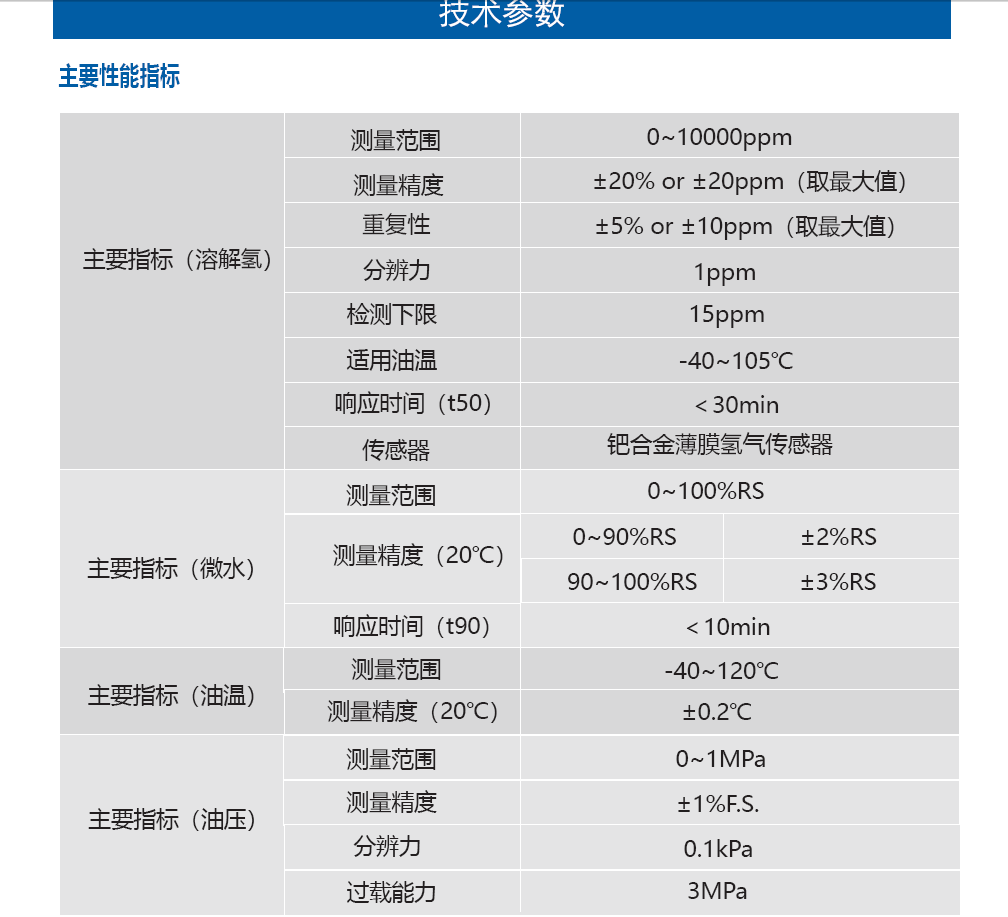

主要性能指标
| 主要指标（溶解氢） | ||
| 测量范围 | 0~10000ppm | |
| 测量精度 | ±20%or±20ppm（取最大值） | |
| 重复性 | ±5%or±10ppm（取最大值） | |
| 分辨力 | 1ppm | |
| 检测下限 | 15ppm | |
| 适用油温 | -40~105℃ | |
| 响应时间（t50） | <30min | |
| 传感器 | 钯合金薄膜氢气传感器 | |
| 主要指标（微水） | ||
| 测量范围 | 0~100%RS | |
| 测量精度（20℃） | 0~90%RS | ±2%RS |
| 90~100%RS | ±3%RS | |
| 响应时间（t90） | <10min | |
| 主要指标（油温） | ||
| 测量范围 | -40~120℃ | |
| 测量精度（20℃） | ±0.2℃ | |
| 主要指标（油压） | ||
| 测量范围 | 0~1MPa | |
| 测量精度 | ±1%F.S. | |
| 分辨力 | 0.1kPa | |
| 过载能力 | 3MPa | |

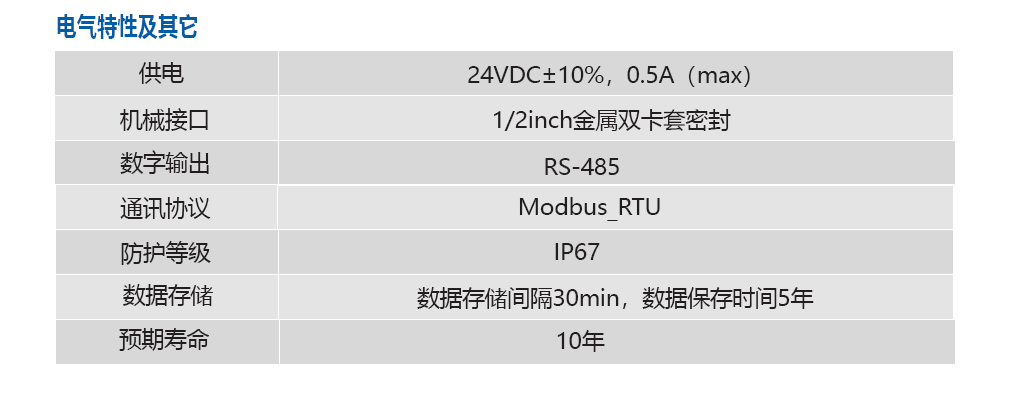

| 电气特性及其他 | ||
| 供电 | 24VDC±10%，0.5A（max） | |

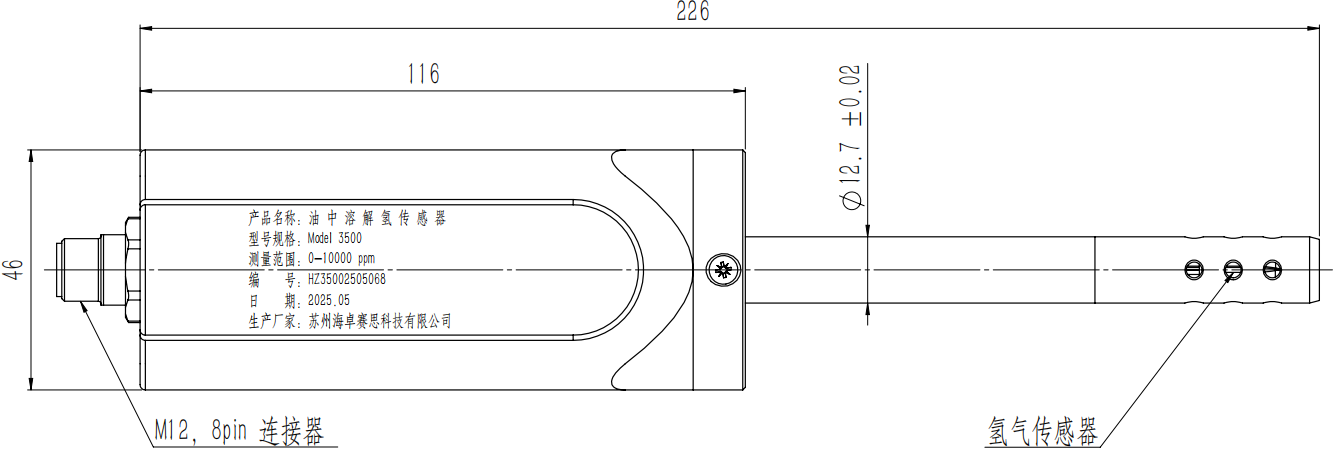

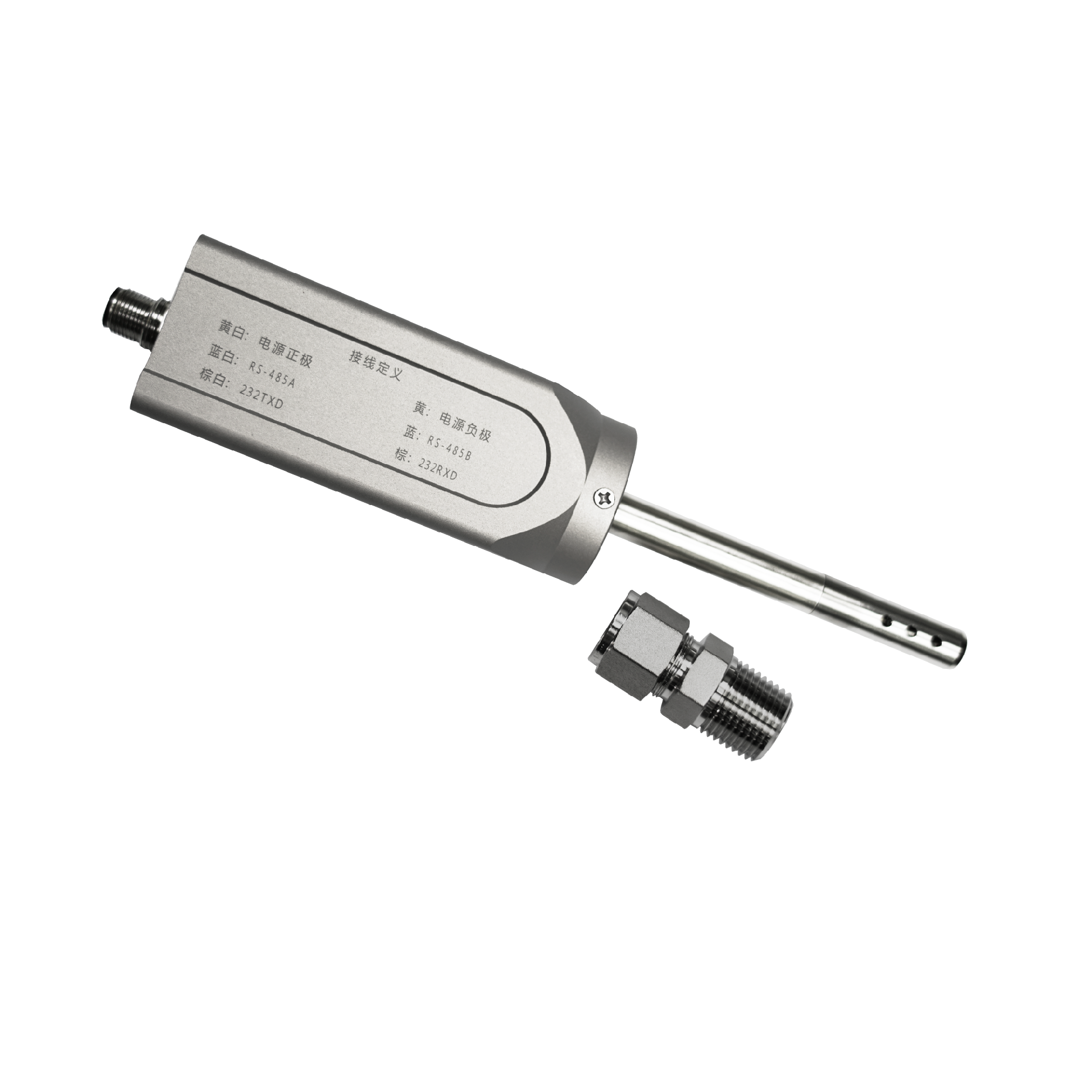

| 机械接口 | 1/2inch金属双卡套密封 | |
| 数字输出 | RS-485 | |
| 通讯协议 | Modbus_RTU | |
| 防护等级 | IP67 | |
| 数据存储 | 数据存储间隔30min，数据保存时间5年 | |
| 预期寿命 | 10年 | |
