产品概述

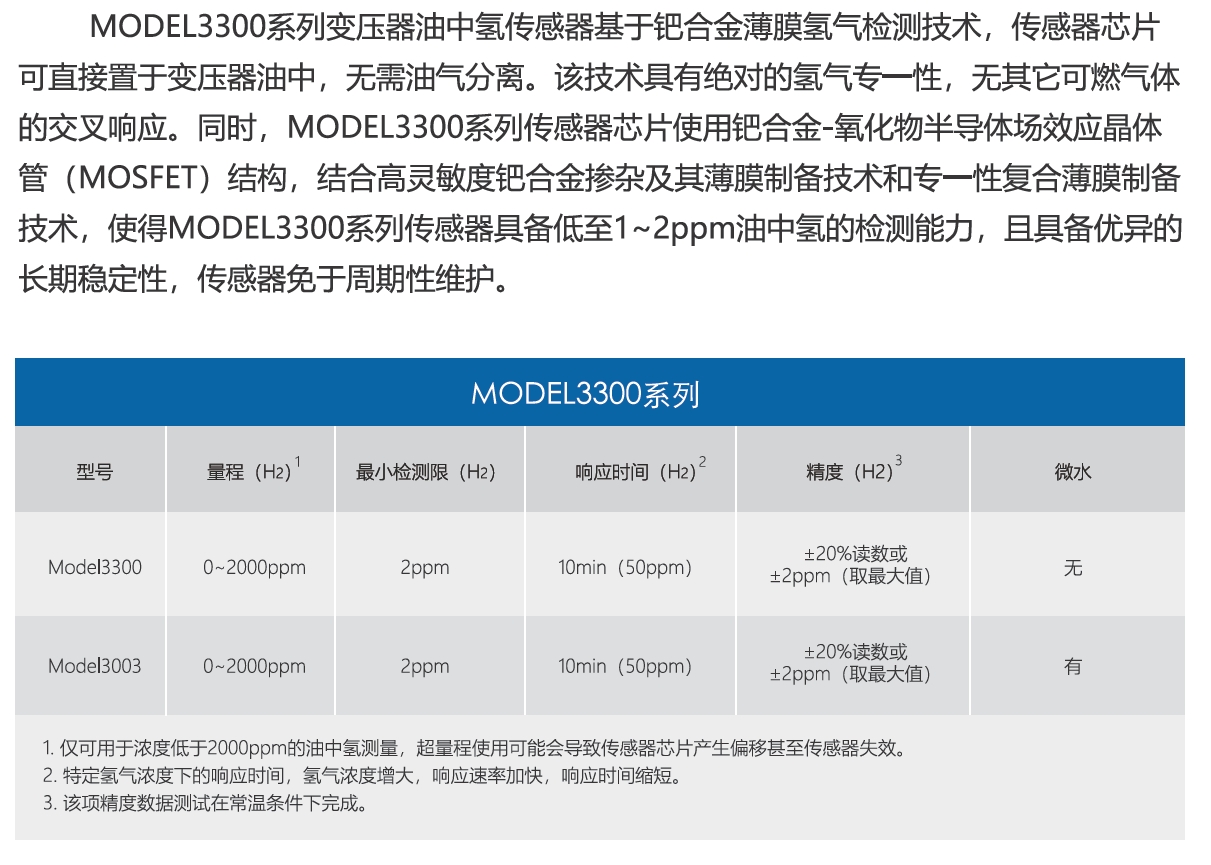

MODEL3300系列变压器油中氢传感器基于钯合金薄膜氢气检测技术，传感器芯片可直接置于变压器油中，无需油气分离。该技术具有绝对的氢气专一性，无其他可燃气体的交叉响应。同时，MODEL3300系列传感器芯片使用钯合金-氧化物半导体效应晶体管（MOSFET）结构，结合高灵敏度钯合金掺杂及其薄膜制备技术和专一性复合薄膜制备技术，使得MODEL3300系列传感器具体低至1~2ppm油中氢的检测能力，且具备优异长期稳定性，传感器免于周期维护。
| MODEL3300系列 | |||||
| 型号 | 量程（H2）1 | 最小检测限（H2） | 响应时间（H2）2 | 精度（H2）3 | 微水 |
| MODEL3300 | 0~2000ppm | 2ppm | 10min（50ppm） | ±20%读数或 ±2ppm（取最大值） | 无 |
| MODEL3003 | 0~2000ppm | 2ppm | 10min（50ppm） | ±20%读数或 ±2ppm（取最大值） | 有 |
| 1.仅限于浓度低于2000ppm的油中氢测量，超量程使用可能会导致传感器芯片产生偏移甚至传感器失效。 2.特定氢气浓度下的响应时间，氢气浓度增大，响应速率加快，响应时间缩短。 3.该项精度数据测试在常温条件下完成。 | |||||

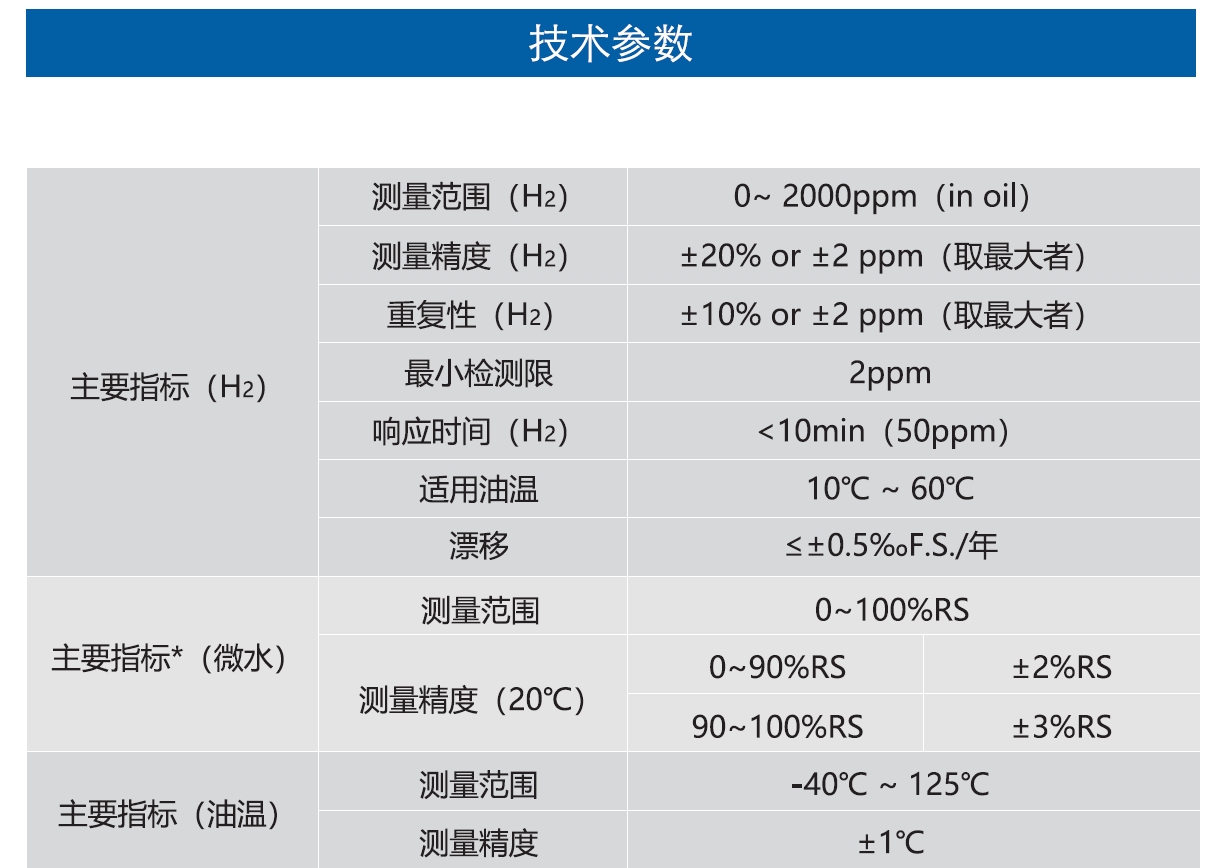

主要性能指标
| 主要指标（溶解氢） | ||
| 测量范围 | 0~2000ppm | |
| 测量精度 | ±20%or±2ppm（取最大值） | |
| 重复性 | ±10%or±2ppm（取最大值） | |
| 分辨力 | 1ppm | |
| 最低检测限 | 2ppm | |
| 响应时间（t50） | <10min（50ppm） | |
| 漂移 | ≤±0.5‰F.S./年 | |
| 主要指标（微水） | ||
| 测量范围 | 0~100%RS | |
| 测量精度（20℃） | 0~90%RS | ±2%RS |
| 90~100%RS | ±3%RS | |
| 响应时间（t90） | <10min | |
| 主要指标（油温） | ||
| 测量范围 | -40~120℃ | |
| 测量精度（20℃） | ±0.2℃ | |

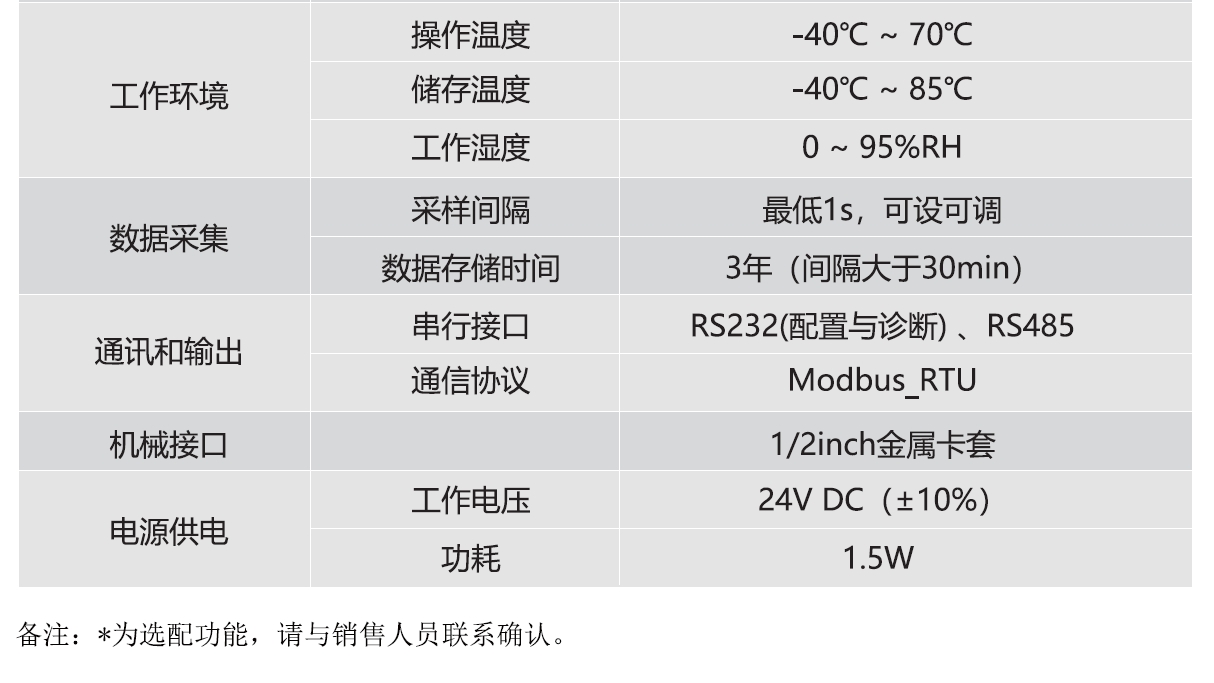

| 电气特性及其他 | ||
| 供电 | 24VDC±10%，0.5A（max） | |

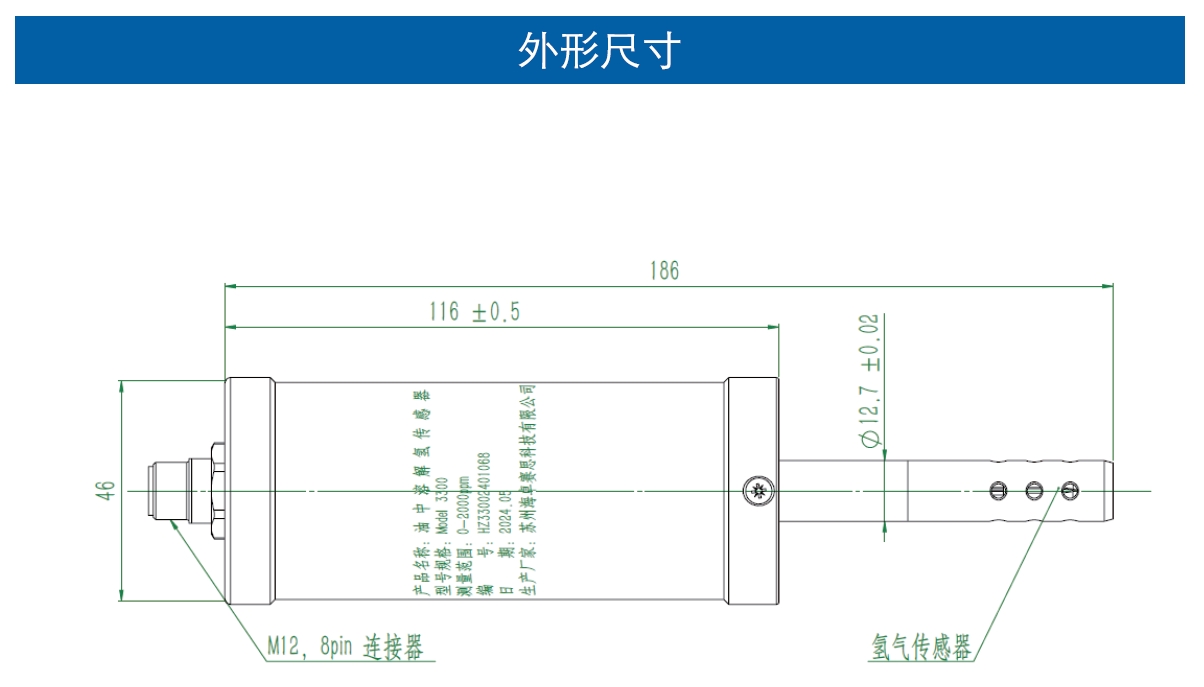

| 机械接口 | 1/2inch金属双卡套密封 | |
| 数字输出 | RS-485 | |
| 通讯协议 | Modbus_RTU | |
| 防护等级 | IP67 | |
| 数据存储 | 数据存储间隔30min，数据保存时间5年 | |
| 预期寿命 | 10年 | |
