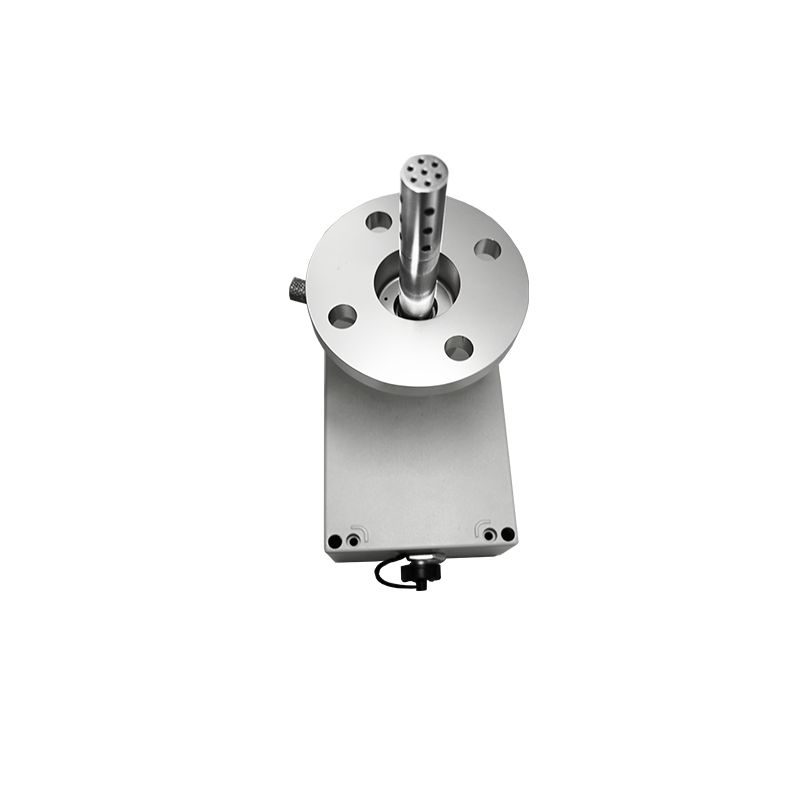

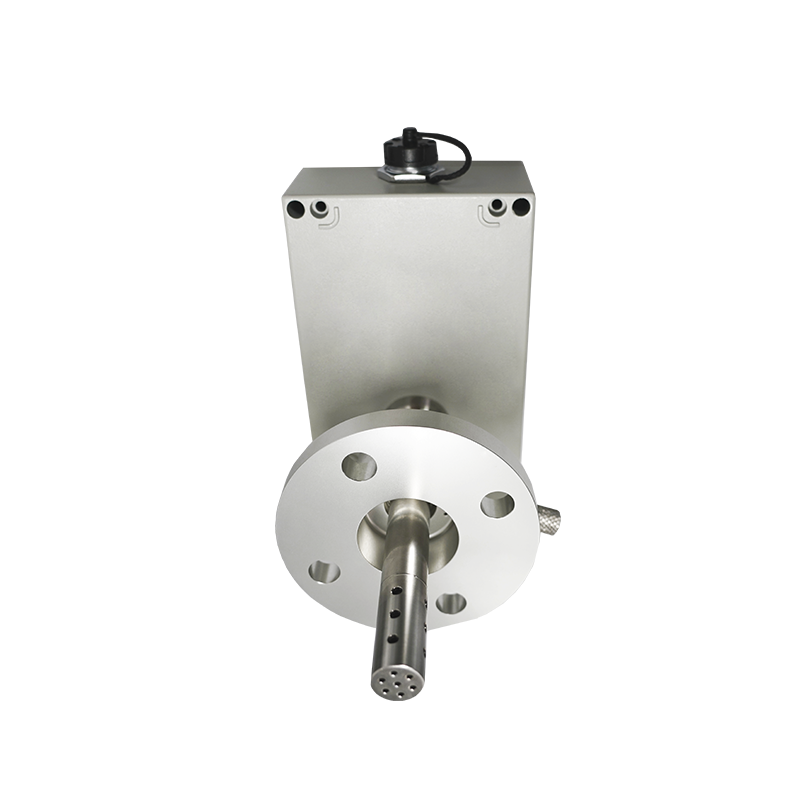

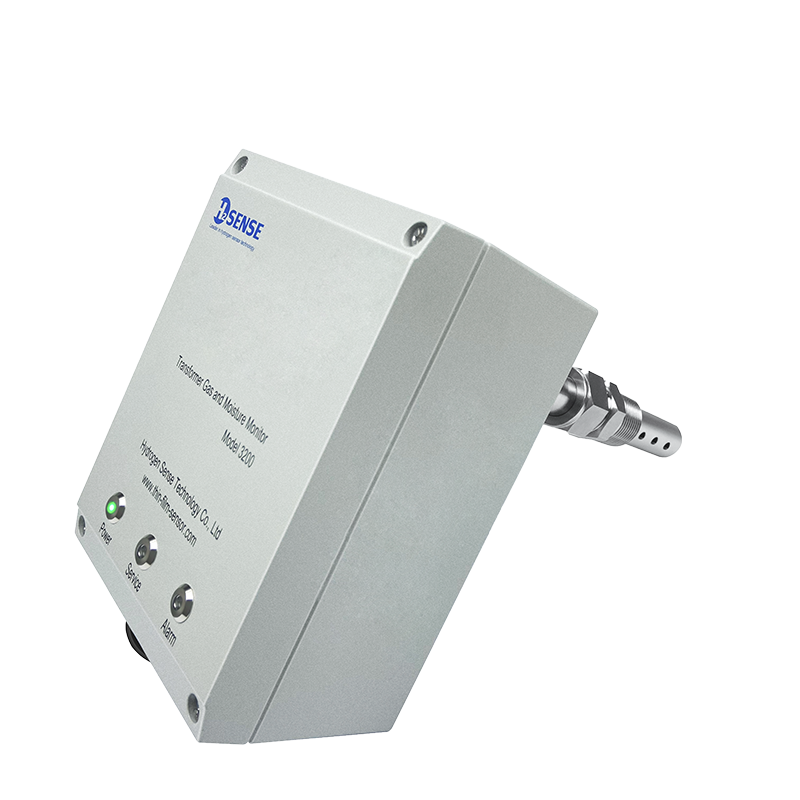

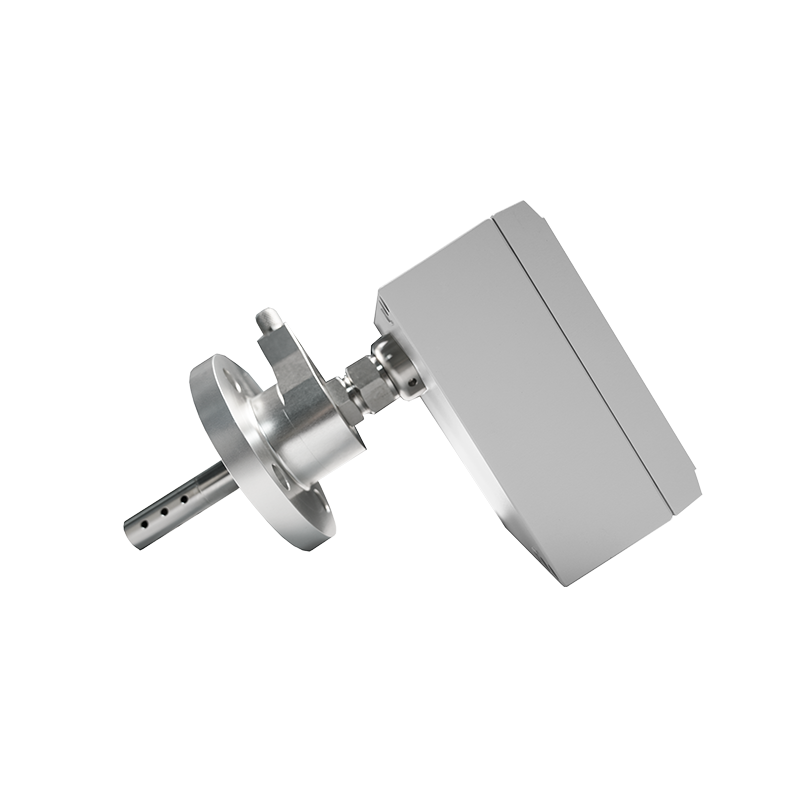

MODEL3000变压器油中溶解氢（微水）在线监测装置.pdf
产品概述
分析油中溶解气体（DGA）的组分和微水监测被广泛用于充油电气设备早期故障预警。因此，通过在变压器等充油设备取油阀处加装油中氢 （微水）在线监测装置，实时监测变压器油中氢浓度，当油中溶解氢的浓度以及变化率超出一定限制时发出报警信号，及时采取有效措施，可以降低或避免充油设备故障的发生。
MODEL3000变压器油中溶解氢（微水）在线监测装置采用固态钯合金薄膜氢气传感器，这种传感器优势在于无需油气分离，直接测量油中溶解氢和微水，并且钯合金传感器具有氢气测量专一性，不受CO等可燃气体影响，免于周期性维护。
MODEL3000在线监测装置可实现充油电气设备溶解氢和微水量的在线检测，能够实时上传与变压器健康状况相关的精确测量值和趋势数据。监测装置具有卓越的性价比，可以显著降低运行费用，适合于检测电网中的配变变压器。
主要性能指标
| 主要指标（溶解氢） | ||
| 测量范围 | 0~5000ppm | |
| 测量精度 | ±15%or±5pp m（取最大值） | |
| 重复性 | ±5%or±5pp m（取最大值） | |
| 分辨力 | 1ppm | |
| 适用油温 | -40~105℃ | |
| 响应时间(T50) | <30min | |
| 传感器 | 钯合金薄膜氢气传感器 | |
| 主要指标（微水） | ||
| 测量范围 | 0~100%RS | |
| 测量精度（20℃） | 0~90%RS | ±2%RS |
| 90~100%RS | ±3%RS | |
| 响应时间(T90) | <10min | |
| 主要指标（油温） | ||
| 测量范围 | -40~120℃ | |
| 测量精度（20℃） | ±0.2℃ | |
电气特性及其他 | ||
| 供电 | 24VDC±10%，0.5A（max） | |
| 模拟输出 | 3路4~20mA | |
| 状态指示 | 3个LED指示灯 | |
| 就地显示 | 显示氢气浓度、微水和油温 | |
| 数字输出 | RS-485 | |
| 通讯协议 | Modbus_RTU | |
| 防护等级 | IP67 | |
| 数据存储 | 数据存储间隔30min，数据保存时间5年 | |
| 预期寿命 | 10年 | |
